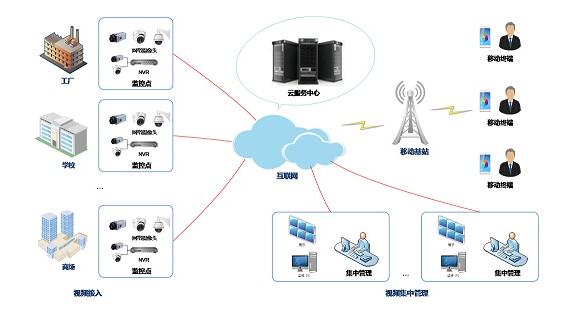

網絡工程之監控系統安裝流程步驟和架構，網絡監控對于我們社會安定起到了至關重要的作用，如果供電正常前端攝像機通過網線與交換機將捕捉到的視頻信號傳到后臺的硬盤錄像機就行預覽和存儲。

　　網絡攝像機、硬盤錄像機NVR(或者普通pc機加客戶端，適合家有臺式電腦的普通用戶少量安裝)、交換機(需根據攝像頭數量和碼率進行調節，可采用供貨商的建議)硬盤、顯示器、網線、電源護套線、電源適配器(或12V直流開關電源)、攝像機支架、網線水晶頭等。

　　前端攝像機在供電正常運行的狀態下，通過網線和交換機將捕捉到的視頻信號傳到后臺的硬盤錄像機就行預覽和存儲。針對監控系統點數的不同具體的連接方式有差異，具體連接圖可看下面第三步。

　　安裝步驟

　　第一步：確定攝像機的安裝位置和監控區域，將攝像機通過攝像機支架固定到建筑物或監控立桿上。

　　第二步：確定后臺設備(硬盤錄像機和顯示器)的擺放位置，硬盤錄像機安裝好硬盤并擺放好，并為后臺設備準備好電源插排。

　　第三步：前后端都完成好后，就需要布線(如果前期做好規劃或方案，這一步其實是優先進行的，特別是在準備裝修的環境下，管線是需要預埋好的)，線路分兩部分：首先，確認好交換機的位置，需通過網線將每個攝像機連接到交換機，還需要將網絡硬盤錄像機(NVR)跟交換機接通，本著方便走線和美觀、安全的原則走線，并在每根網線兩頭做好水晶頭;

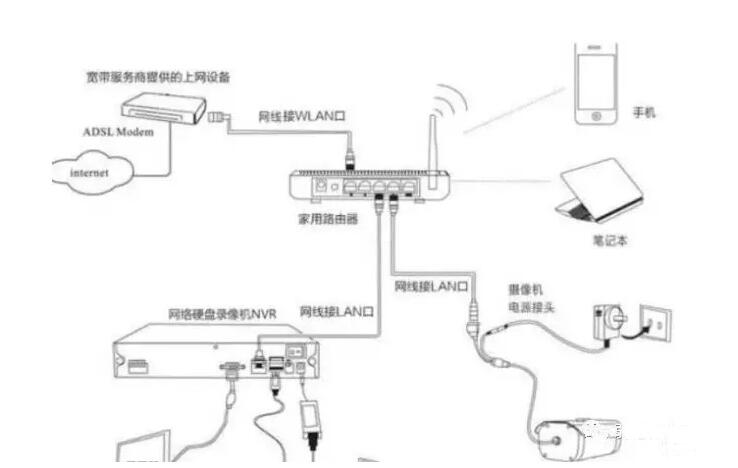

　　其次，攝像機電源供電線布線，每個攝像機都需要一個12V/1A或2A的電源適配器，看施工環境或成本要求，可以用開關電源代替(建議一個12V/10A的開關電源不要帶超過10個攝像頭，以此類推)，需另配電源插頭。如圖所示：

　　如果攝像機POE供電的話，只需要敷設一根網線就可以，有POE交換機給攝像機供電。如圖所示：

　　另外，根據監控系統的點數不同，所采用的連接方式也不同。

　　架構一：1-8個點的小型工程

　　針對于1-8個點的小型工程，可以直接采用普通百兆交換機實現網絡環境搭建。假如采用200萬像素IPC，碼流以6Mbps計算，8臺攝像機占用帶寬為8*6=48M，而百兆交換機實際使用率為50%-70%，即50-70M，完全可以滿足8臺IPC的傳輸要求。

　　架構二：9-50個點的中小型工程

　　針對于 9-50個點的中小型工程，僅僅采用百兆交換機是遠遠不夠的，需要更高性能的二層全千兆交換機作為匯聚，才能保證視頻信息的流暢傳輸。

 　　架構三：50個點以上的中大型工程

　　針對于50個點以上的中大型工程，需要采用三層網絡架構：接入層、匯聚層、核心層。

　　第四步：調試攝像機，在安裝完成，并接通所有線路之后，為攝像機送上電源，需在網絡硬盤錄像機(NVR)上進行相關網絡設置，添加分配網絡攝像機(不同廠家的配置方法有差異)，這樣添加完所有攝像機后，就會看到圖像，可以對攝像機的角度、可調焦鏡頭等進行調試到合適的效果即可

　　對于前端攝像機數量較少的情況，可以直接在硬盤錄像機上添加攝像機，讓攝像機自動分配IP地址就可以了。

　　對于攝像機數量較多的情況，一定要先編寫攝像機地址，再安裝調試，并且添加攝像機的時候，建議直接WEB網頁添加，不要直接在硬盤錄像機上添加。

 注意事項

　　網絡硬盤錄像機的相關設置，錄像、圖像色彩等都是需要進行手動設置的，可根據購買的設備的說明書進行操作。這樣一套網絡監控系統就算完成了。

　　對于新手還是建議大家多動手，多操作，尤其在設備調試，系統試運行階段，多參與，只有理論加實踐，你才能更快成長！
